[작업 사진] 니콘 D80 카메라 개조 적외선화 720nm

모든 작업은 먼지 유입 차단을 위해서 클린룸에서 진행되며, 정전기로 인한 제품 손상을 방지하기 위해서 무정전(Anti static)/ESD 장비 사용 및 제전복, 어스링을 착용하고 작업합니다.



니콘 DSLR, D80 카메라를 개조 작업하면서 촬영한 사진입니다.



니콘 D80 카메라, 메인보드입니다.

워낙 오래된 기종이라서 특별한 공구가 필요하지 않고, 나사(Screw)는 (+) #00 드라이버만 있으면 분해하기 쉽습니다.

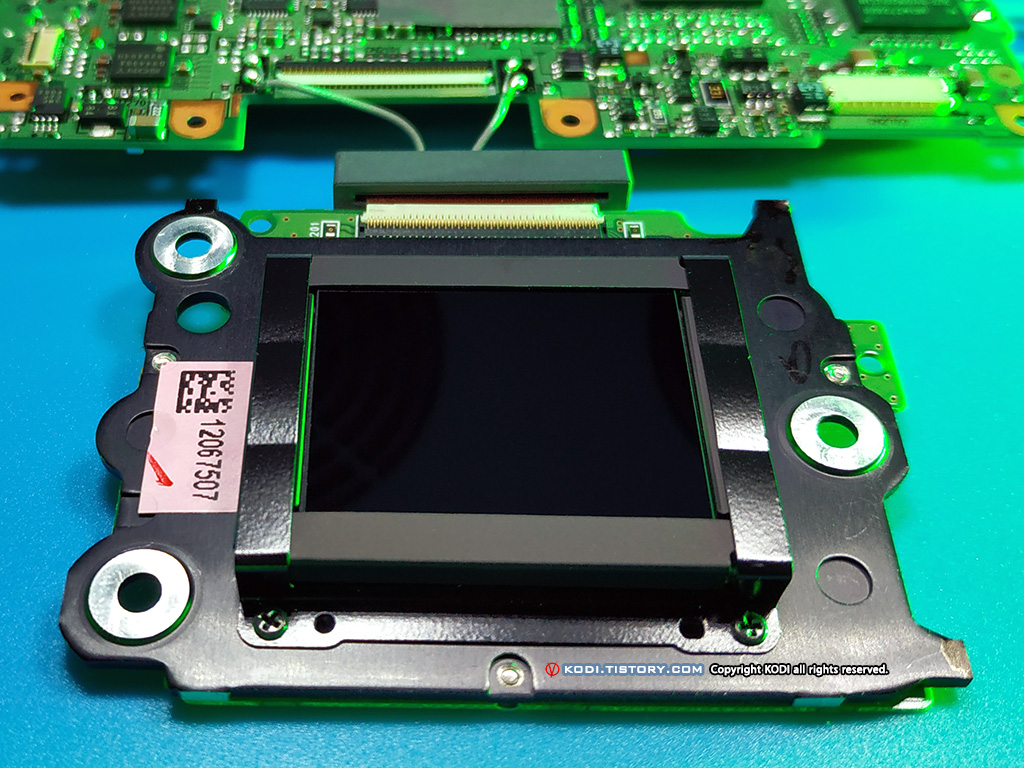

메인보드를 분리하면 전면에 이미지 센서 보드가 보입니다.

메인 보드와 이미지 센서 보드가 연결선으로 납땜되어 있으니깐 끊어지지 않도록 조심히 다루어야 합니다.



(노하우 팁) 이미지 센서 보드를 고정하는 나사를 풀기 전에, 나중에 재조립할 때 수평이 뒤틀리지 않도록 유성펜으로 보드 위치를 표시해두세요!



니콘 D80 LPF (Low pass filter)입니다.

LPF는 자외선과 적외선 차단 및 이미지 센서를 보호하고 먼지를 차단하는 광학 필터입니다.

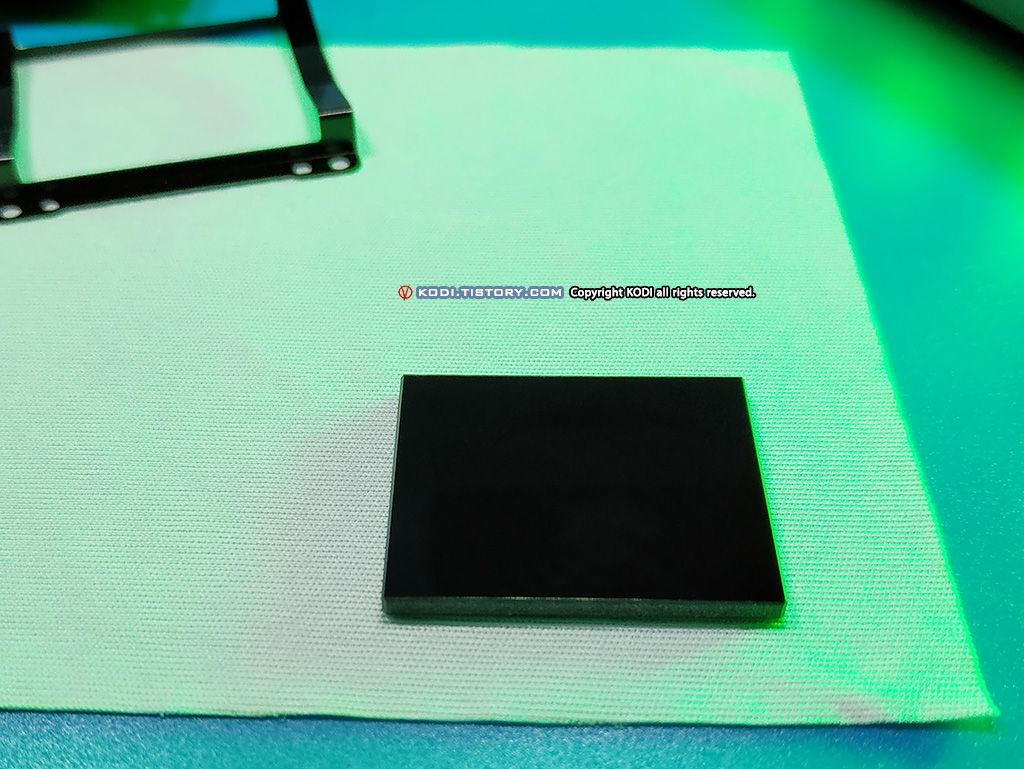

니콘 D80용, 50% 투과율 720nm 적외선 필터입니다.

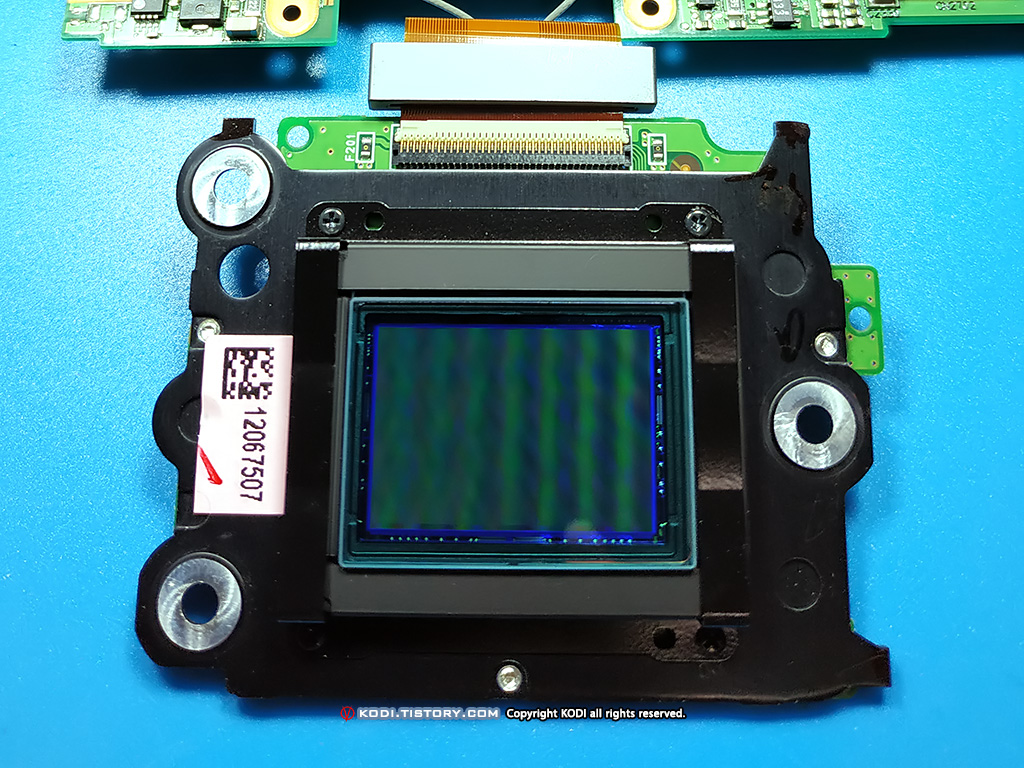

기존 LPF를 제거하고 720nm 적외선 필터로 교체했습니다.



(노하우 팁) 필터를 교체하기 전에 끼고 있던 장갑이나 핑거코트를 새 걸로 교체하는 게 좋습니다. 왜냐하면 본체를 분해하는 과정에서 핑거코트에 미세먼지, 오염물이 묻었을 가능성이 큽니다.



개조 신청자께서 보내주신 탐론 18-200mm F3.5-6.3 렌즈로 AF 초점 테스트했습니다.



포토샵에서 RED/BLUE Channel swap 결과물.
